水性色漿是一個熱力學(xué)不穩(wěn)定體系，隨著時間的推移，已分散的顏料初級粒子在范德華力、靜電力和空間位阻力的綜合作用下，會相互吸引逐漸形成聚集體或聚結(jié)體。佛山三升化工供應(yīng)迪高分散劑，涂料分散劑，色漿分散劑如需要可以咨詢18688841669張經(jīng)理。顏料粒子的沉降速度與顏料粒徑的平方成正比，粒徑增大，沉降會加劇，穩(wěn)定性降低。使顏料粒子充分潤濕并穩(wěn)定地分散在體系中，盡可能地降低其沉降速度，提高貯存穩(wěn)定性，分散劑具有決定性作用。

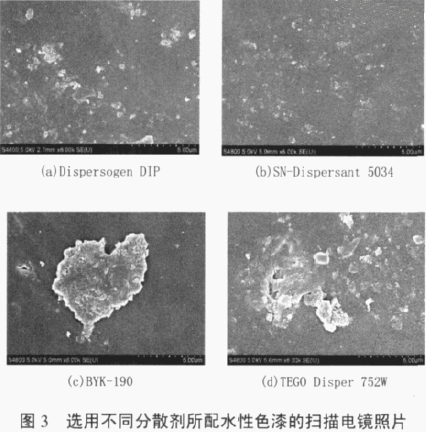

選擇Hydropalat 3204、Dispersogen DIP、SN-Dispersant5034、BYK-190和TEGO Disper 752W等5種分散劑進(jìn)行對比試驗，用量為各自丹尼爾流動點(diǎn)用量的2.5倍，分散劑種類對色漿產(chǎn)品性能的影響見表5。5種色漿在50℃條件下貯存7d后與基礎(chǔ)漆配成色漆后的涂膜分散形貌見圖3，其中Hydropalat 3204由于制備的色漿貯后穩(wěn)定性太差，無法配漆，故未做掃描。

從表5可以看出，Hydropalat 3204、SN-Dispersant 5034和BYK-190有良好的降黏效果，但Hydropalat 3204和BYK-190的穩(wěn)定性差，尤其是Hydropalat 3204，貯存后嚴(yán)重結(jié)塊，無法重新調(diào)勻，而BYK-190的沉降分水最為嚴(yán)重（沉降體積分?jǐn)?shù)為89.92）。Dispersogen DIP 和TEGO Disper 752W有較好的穩(wěn)定性，但降黏效果和流動性差。

從圖3也可看出，以BYK-190和TEGO Disper 752W為分散劑制備的色漿有嚴(yán)重的團(tuán)聚；以Dispersogen DIP為分散劑制備的色漿基本無團(tuán)聚，但顏料粒子分布不夠均勻；而以SN-Dispersant 5034為分散劑制備的色漿不僅不存在團(tuán)聚，并且顏料粒子分散均勻。綜合考慮分散穩(wěn)定性、黏度、流動性因素，SN-Dispersant 5034為水性氧化鐵紅色漿體系的最佳分散劑。可能原因如下：SN-Dispersant 5034為陰離子型高分子聚羧酸鈉鹽類分散劑，它既能利用自身的錨固基緊密地吸附在顏料的表面上，其伸展鏈在分散介質(zhì)中又能構(gòu)成有效的空間位阻作用，在二者的共同作用下，被分散的顏料粒子不易聚集，即使受外力（如攪拌等）影響時也不易解吸附，制備出的色漿表現(xiàn)出更好的穩(wěn)定性。

佛山三升貿(mào)易代理德國迪高助劑：流平劑、消泡劑、潤濕分散劑、潤濕劑、增稠劑等。立即咨詢：【18688841669張經(jīng)理】。代表產(chǎn)品：迪高450,迪高410,迪高810,迪高825,迪高270,迪高245,迪高2100,迪高760W,迪高900
